吸氣式槳

發布時間：2018-01-06

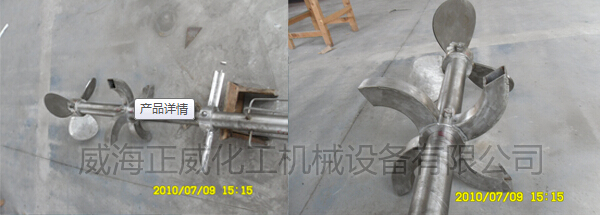

自吸式攪拌裝置由驅動機構、空心軸、軸封、自吸式葉輪和高效軸流槳組成。他是種高效氣/液反應攪拌裝置。

工作原理

工作時高速運行的自吸式空心葉輪能使大量液體在葉輪內外進行循環（在攪拌槳的周邊形成高真空狀態），根據文丘里噴射原理，液面上的氣體通過空心攪拌軸被高速運動的液體夾帶后從葉輪排出，這樣，氣體在反應器內不斷被吸入至深層液相，并被攪拌分散，周而復始，形成均勻的氣液混合體系。實現高效氣液接觸，強化氣液傳質過程，縮短氣液反應時間。底層高效軸流槳的功能是將催化劑均勻懸浮，并將從自吸式葉輪噴出的氣體均勻地彌散在反應器內，包括反應器的底部。

性能特點

1、通過自吸葉輪和高效軸流槳的組合，將反應器上部的氣體吸入反應器底部完成內循環，而無須外部循環壓縮機；

2、大幅度提高氣含率和氣—液相的接觸面積，對大多數氣—液反應能顯著提高反應速率和產能；

3、反應氣體及固體催化劑彌散于整個反應器內除氣相空間外的每一個角落，類似許多個小反應器的并聯，能再現您小試的選擇性和轉化率；

4、節約昂貴的催化劑和反應氣體的用量，降低生產成本；

5、無需要大量的氫氣循環設備，增加了裝置的復雜性和資金投入
